Срок поставки 21 рабочих дней

Наименование модели ВКВЭ - электрический конвектор с вентилятором
Количество терморезисторов, шт 2
Напряжение, В 220

Исполнение решётки

РР - решётка на пружине с рамкой
РО - решётка на пружине с окантовкой
PF - решётка на пружине с F-образной окантовкой
PZ - решётка на пружине с Z-рамкой
РПО - решётка на пластиковом основании с окантовкой
РПР - решётка на пластиковом основании с рамкой
PПF - решётка на пластиковом основании с F-образной окантовкой
PПZ - решётка на пластиковом основании с Z-рамкой

Материал, покрытие и цвет решётки

Алюминий
ААС - анодированный алюминий- цвет: «Серебро»;
ААЗ - анодированный алюминий- цвет: «Золото»;
ААБ - анодированный алюминий- цвет: «Бронза»;
ААЧ - анодированный алюминий- цвет: «Черный»;
RAL 9005 - алюминий с порошковым покрытием - цвет: «RAL 9005»
Декор 603 - алюминий с покрытием декор (№603, №611, №613)

Рабочие условия

• напряжение питания ~230±10% В, 50 Гц

• степень защиты IP20

• потребление одним терморезистором 500 вт

Схемы подключения и регулирования указаны в паспорте оборудования.

Общие сведения

Встраиваемый в конструкцию пола электрический конвектор – это отопительный прибор, где в качестве нагревательного элемента используются терморезисторы. Служит для отопления сухих пемещений.

Основное преимущество электрических конвекторов отсутствие необходимости в прокладке трубопровода. Так же преимущество в более высокой теплоотдаче в сравнении с аналогичными моделями с водяным теплообменником. Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений.

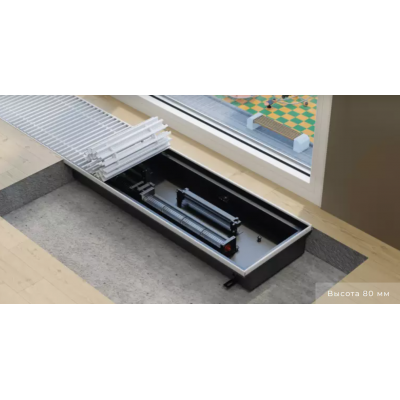

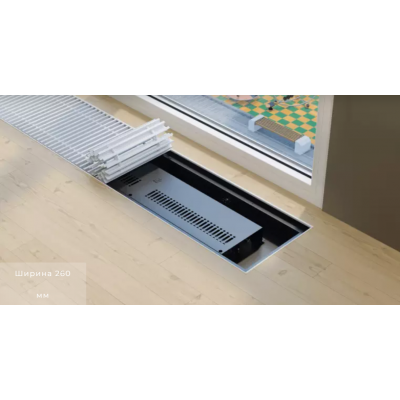

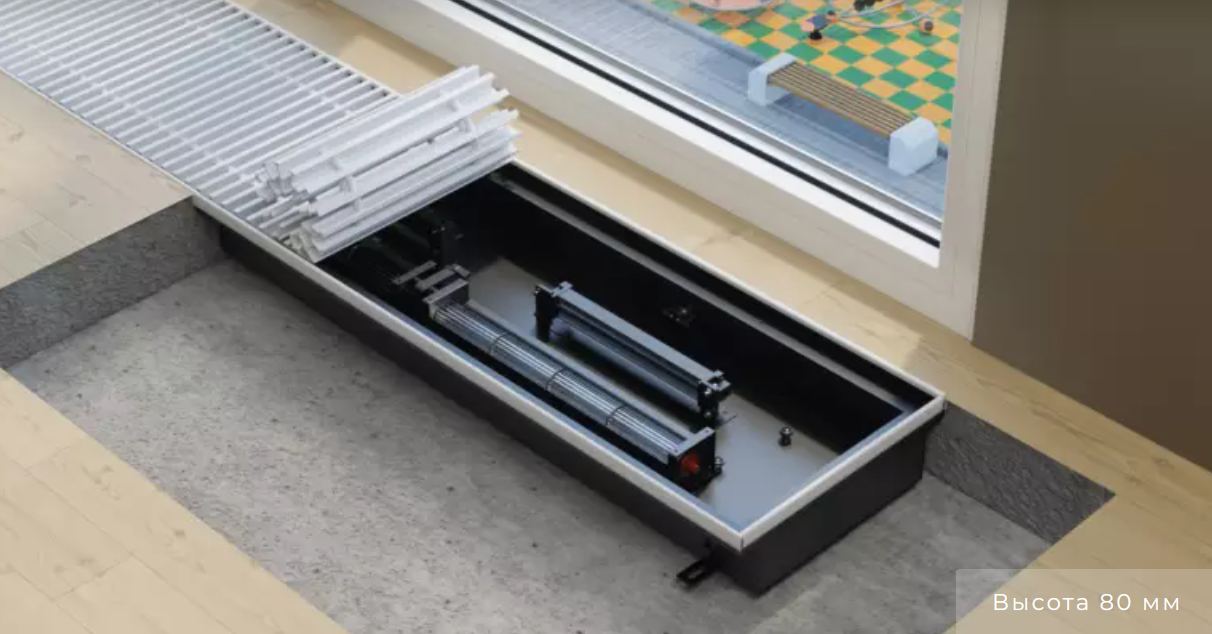

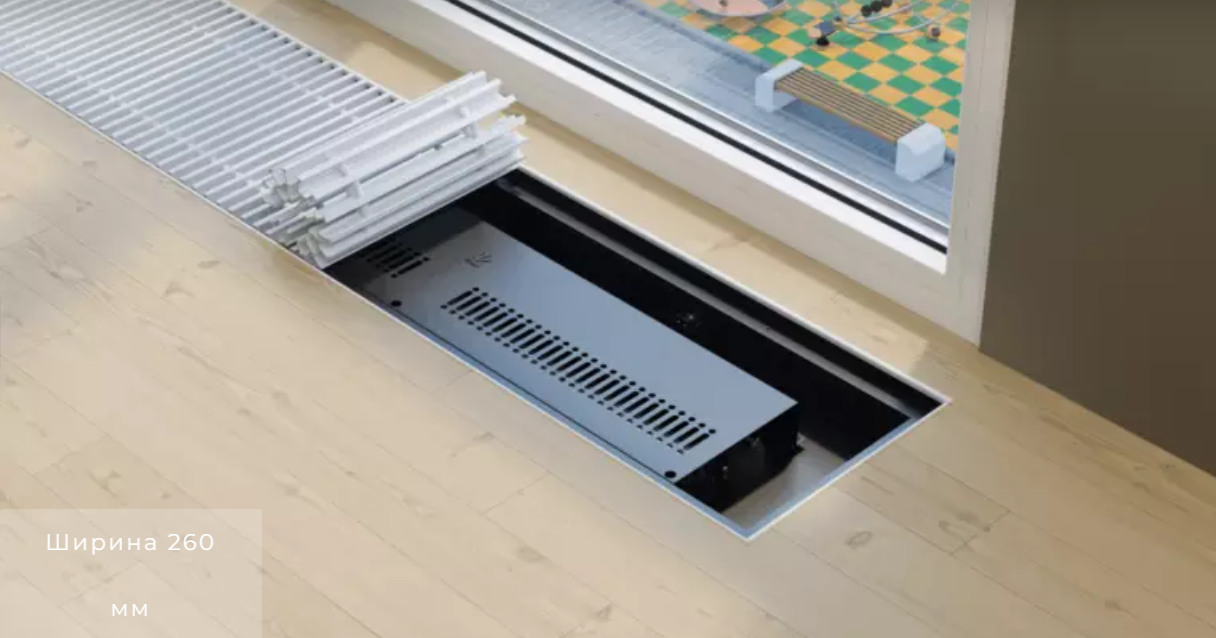

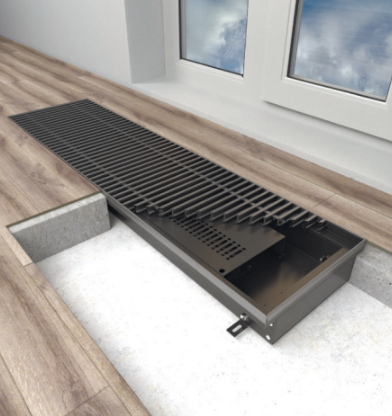

Конвектор монтируется в пол, оставляя на видимой поверхности лишь декоративную решетку, находящуюся в одной плоскости с напольным покрытием.

Степень защиты оболочки IP20 по ГОСТ 14254-96. По классу защиты от поражения электрическим током соответствует 1 классу по ГОСТ Р 52161.1-2004.

Техническое описание

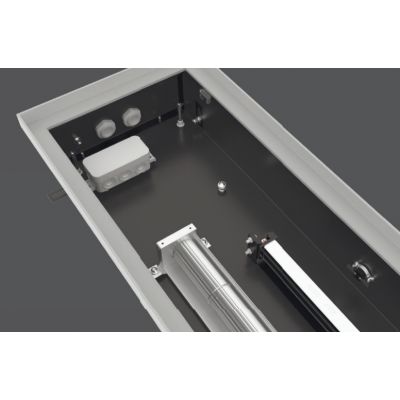

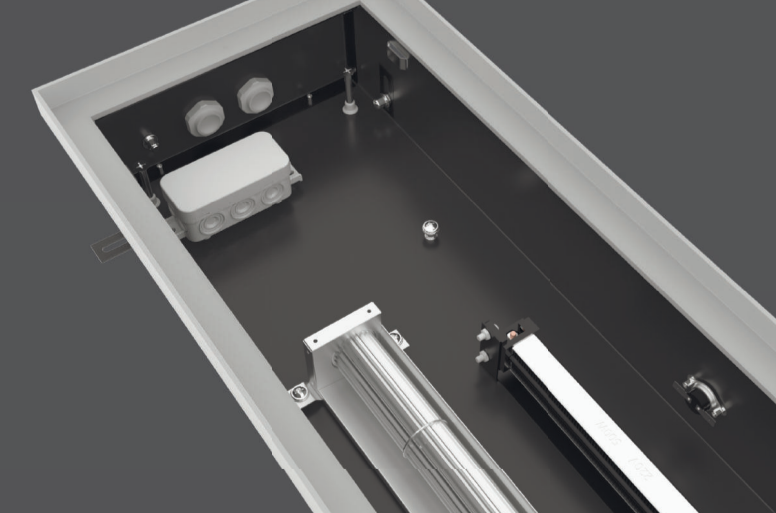

Конвектор VITRON состоит из корпуса, декоративной решётки, декоративной рамки, электронагревательного прибора, внутреннего кожуха и регулятора мощности Витрон .

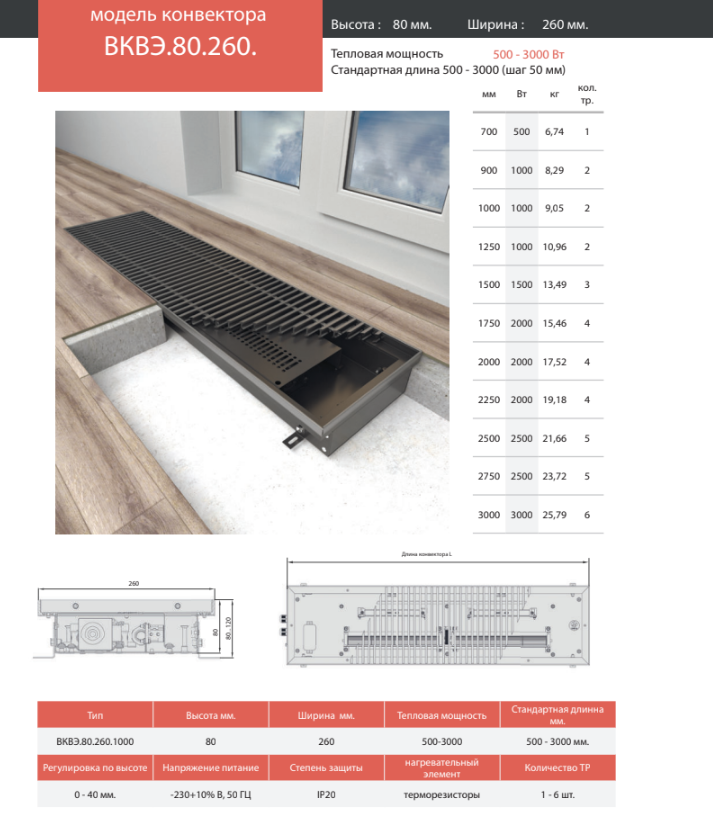

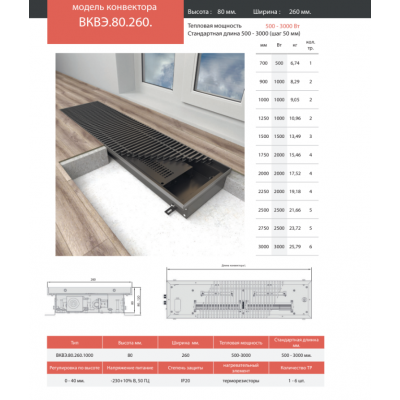

Корпус конвектора представляет собой короб длиной L от 700 до 3000 мм. Изготовлен из листовой оцинкованной стали 1 мм с порошковой покраской (цвет покрытия: черный матовый). Слева расположены отверстия для сальника и заземления корпуса конвектора.

По бокам расположены крепления для регулировочных ножек. Ножки крепежно - регулировочные позволяют регулировать корпус конвектора по высоте от 0 до 40 мм. Внизу короба расположены крепления для юстировочных винтов. Они позволяют регулировать корпус конвектора в горизонтальной плоскости.

В верхней части короба установлена декоративная рамка, выполненная из углового алюминиевого профиля.

В конструкции конвектора использован электронагревательный прибор ( ТЭН ) в виде металлической трубки, заполненной теплопроводящим электрическим изолятором. Точно по центру изолятора проходит токопроводящая нихромовая нить определенного сопротивления для передачи необходимой удельной мощности на поверхность ТЭН.

С левой стороны конвектора расположено цифровое табло и кнопки регулятора мощности. С помощью кнопок можно плавно регулировать мощность конвектора от 0 до 100 %, а цифровое табло подскажет заданный уровень мощности.

Конструктивные особенности

Конвектор VITRON состоит из корпуса, декоративной решётки, декоративной рамки, электронагревательного прибора, внутреннего кожуха и регулятора мощности Витрон .

Корпус конвектора представляет собой короб длиной L от 700 до 3000 мм. Изготовлен из листовой оцинкованной стали 1 мм с порошковой покраской (цвет покрытия: черный матовый). Слева расположены отверстия для сальника и заземления корпуса конвектора.

По бокам расположены крепления для регулировочных ножек. Ножки крепежно - регулировочные позволяют регулировать корпус конвектора по высоте от 0 до 40 мм. Внизу короба расположены крепления для юстировочных винтов. Они позволяют регулировать корпус конвектора в горизонтальной плоскости.

В верхней части короба установлена декоративная рамка, выполненная из углового алюминиевого профиля.

В конструкции конвектора использован электронагревательный прибор ( ТЭН ) в виде металлической трубки, заполненной теплопроводящим электрическим изолятором. Точно по центру изолятора проходит токопроводящая нихромовая нить определенного сопротивления для передачи необходимой удельной мощности на поверхность ТЭН.

С левой стороны конвектора расположено цифровое табло и кнопки регулятора мощности. С помощью кнопок можно плавно регулировать мощность конвектора от 0 до 100 %, а цифровое табло подскажет заданный уровень мощности.

Стандартный комплект поставки

1. корпус изготовлен из листовой стали толщиной 1 мм, и покрыт защитным слоем порошковой краски.
2. в верхней части корпуса конвектора имеются пазы для обеспечения конвективного теплообмена.
3. установочные ножки изготовлены из листовой стали, толщиной 1,5 мм, и крепятся к корпусу при помощи винтов М5х10.
4. теплообменник состоит из бесшов- ных медных труб диаметром O15 мм, с толщиной стенки 0,5 мм, которые соединены между собой двураструб- ными калачами 180°.
5. комплект монтажных винтов и дюбелей;
6. технический паспорт с инструкцией по монтажу и эксплуатации.

Решетка конвектора

Стандартные цвета алюминевой решетки конвектора без рамки:

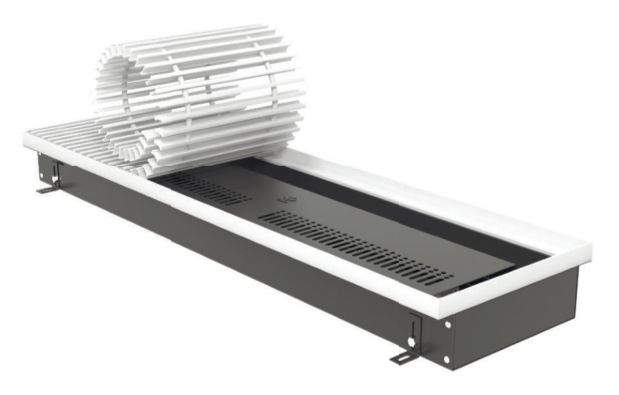

Алюминиевый профиль решётки с двутавровым поперечным сечением обладает высокой нагрузочной способностью. Для соединения профиля используется стальная пружина которая позволяет с достаточно большим усилием стягивать профиль между собой, предотвращая тем самым «разбалтывание» в процессе эксплуатации. Достоинством соединения профиля пружиной является то, что решётку можно сворачивать в малогабаритный рулон. Покрытие профиля обладает высокой износостойкостью и сохраняет решётку от потёртостей и царапин во время эксплуатации.

Серебро

Бронза

Золото

Черная

Возможное исполнение расстояния между профилем алюминевой решетки (НА ВЫБОР)

 Расстояние между профилем 10мм

 Расстояние между профилем 13мм

 Расстояние между профилем 18мм

ВНИМАНИЕ! Дубовая решетка любого сечения НЕ устанавливается на конвекторы высотой ниже 70 мм и на конвектор электрический!

РЕШЕТКА С F - ОКАНТОВКОЙ
Окантовка F-профиль. Профиль решетки изготовлен из алюминия. Позволяет монтировать конвектор в любую конструкцию пола. Безупречно скрывает стык между корпусом конвектора и напольным покрытием.

РЕШЕТКА С Z - РАМКОЙ
Декоративная рамка Z-профиль. Профиль решетки изготовлен из алюминия. Позволяет монтировать конвектор в любую конструкцию пола. Безупречно скрывает стык между корпусом конвектора и напольным покрытием. Обеспечивает высокую жесткость корпуса конвектора.

РЕШЕТКА С L - ПРОФИЛЕМ
Декоративная рамка L-профиль. Профиль изготовлен из алюминия. Монтируется встык с напольным покрытием. Зазор между рамкой и напольным покрытием заполняют пробковым герметиком. Обеспечивает высокую жесткость корпуса конвектора.

РЕШЕТКА С J - ОКАНТОВКОЙ
Декоративная рамка L-профиль. Профиль изготовлен из алюминия. Монтируется встык с напольным покрытием. Зазор между рамкой и напольным покрытием заполняют пробковым герметиком. Обеспечивает высокую жесткость корпуса конвектора.

ЦВЕТ РЕШЕТКИ ПОД ЗАКАЗ

Под заказ можно выбрать цвет решетки по RAL

А также в декоре

 603 - натуральное дерево

 611 - светлое дерево

 613 - темное дерево

ВНИМАНИЕ! При заказе не стандартного цвета решетки стоимость возрастает на 25 % (возрастает только стоимость решетки в составе комплекта, стоимость конвектора не меняется). Для расчета стоимости и просмотра образцов с выкраской обращайтесь к менеджеру.
